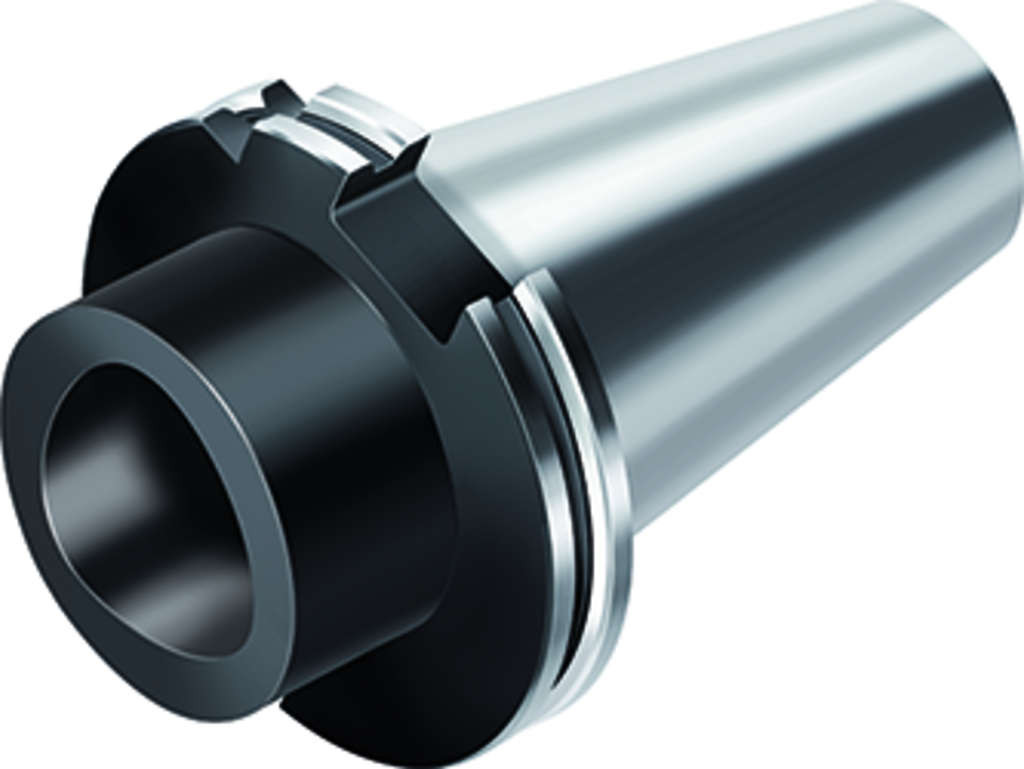

Master DIN 69871 AD/B C.-390B.540 + C. C4-390.540-50 030A
990002469
679,49 EUR
(inkl. MwSt.)
571,00 EUR
(exkl. MwSt.)
je
1 ST
In Kürze lieferbar. Voraussichtlich in 2 Tagen.
Funktionen
Beschreibung
Master DIN 69871 AD/B C.-390B.540 + C.-390.540
Eigenschaften
- metrisch
- BIG-PLUS SYSTEM − Lizenz BIG DAISHOWA
- ISO 7388-1

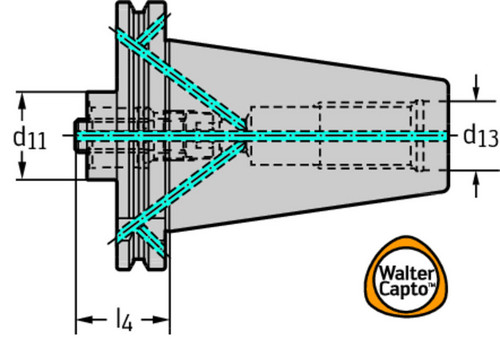

- d1=50
- d11=C4
Vorteile
- BIG-PLUS SYSTEM − Lizenz BIG DAISHOWA
- ISO 7388-1
Merkmale
Anzahl Bohrungen | 1 |
Aufnahmeart, maschinenseitig | 5 |
Aufnahmeart, werkstückseitig | 5 |
Aufnahmeausführung, maschine .. | 9 |
Aufnahmeausführung, werkstüc .. | 9 |
Aufnahmedurchmesser, maschin .. | 40 mm |
Aufnahmeform, maschinenseitig | 17 |
Aufnahmeform, werkstückseitig | 03 |
Aufnahmegewindenenngröße, ma .. | M24 |
Aufnahmegröße werkstückseitig | 0400 |
Aufnahmegröße, maschinenseitig | 0500 |
Aufnahmetyp, maschinenseitig | SKG |
Aufnahmetyp, werkstückseitig | CCS |
Bunddurchmesser | 97,5 mm |
Drehzahl, max. | 12000 1/min |
Formbuchstabe Normnummer | AD/ |
Funktionslänge | 30 mm |
Gesamtlänge | 131,8 mm |
Kraglänge | 30 mm |
Körperdurchmesser | 40 mm |
Kühlschmierstoff-Austritt | 1 |
Kühlschmierstoff-Eintritt | 7 |
Länge Außendurchmesser 1 | 10,9 mm |
Masse (Gewicht) | 2,735 kg |
Normnummer Sachmerkmal | DIN4000-89 |
Normnummer | ISO26623-2 |
Schaftlänge | 101,75 mm |
Winkellage, Aufnahme, werkst .. | 0 ° |
Wir sind Ihr Partner für Handwerk und Industrie
Wir versorgen seit 1899, von unserem Standort in Hessen, mit über 35.000 Lagerartikeln, Kunden aus den Gewerken Zimmerei, Metallbau, Schreinerei und Industrie.
Zimmerer
Schlosser
Schreiner
Industrie
Warum Borrmann?
Breites Sortiment
Alles aus einer Hand - Von Arbeitskleidung über Befestigungstechnik, bis hin zu Werkzeuge uvm.
Schnelle Lieferung
Dank unseres großen Lagers können wir eine schnelle und zuverlässige Lieferung garantieren.
Expertise
Profitieren Sie von unserer langjährigen Erfahrung und erreichen unsere Experten auch telefonisch.
IT-Services
Profitieren Sie von unseren umfassenden Angebot an Schnittstellen und IT-Dienstleistungen.
Oft gestellte Fragen
Varianten
Master DIN 69871 AD/B C.-390B.540 + C. C8-390.540-50 070A
|
Aufnahmedurchmesser, maschin .. | Aufnahmegröße werkstückseitig | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge Außendurchmesser 1 | Masse (Gewicht) |
---|---|---|---|---|---|---|---|
80 | 0800 | 70 | 171,8 | 70 | 80 | 50,9 | 3,845 |
Master DIN 69871 AD/B C.-390B.540 + C. C3-390.540-50 030A
990002468
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Aufnahmedurchmesser, maschin .. | Aufnahmegröße werkstückseitig | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge Außendurchmesser 1 | Masse (Gewicht) |
---|---|---|---|---|---|---|---|
32 | 0320 | 30 | 131,8 | 30 | 32 | 10,9 | 2,745 |
Master DIN 69871 AD/B C.-390B.540 + C. C4-390.540-50 030A
990002469
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Aufnahmedurchmesser, maschin .. | Aufnahmegröße werkstückseitig | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge Außendurchmesser 1 | Masse (Gewicht) |
---|---|---|---|---|---|---|---|
40 | 0400 | 30 | 131,8 | 30 | 40 | 10,9 | 2,735 |
Master DIN 69871 AD/B C.-390B.540 + C. C5-390.540-50 030A
990002470
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Aufnahmedurchmesser, maschin .. | Aufnahmegröße werkstückseitig | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge Außendurchmesser 1 | Masse (Gewicht) |
---|---|---|---|---|---|---|---|
50 | 0500 | 30 | 131,8 | 30 | 50 | 10,9 | 2,701 |
Master DIN 69871 AD/B C.-390B.540 + C. C6-390.540-50 050A
990002471
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Aufnahmedurchmesser, maschin .. | Aufnahmegröße werkstückseitig | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge Außendurchmesser 1 | Masse (Gewicht) |
---|---|---|---|---|---|---|---|
63 | 0630 | 50 | 151,8 | 50 | 63 | 30,9 | 3,059 |
