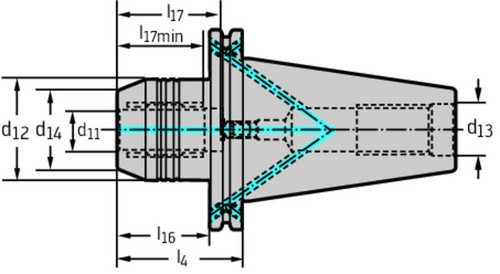

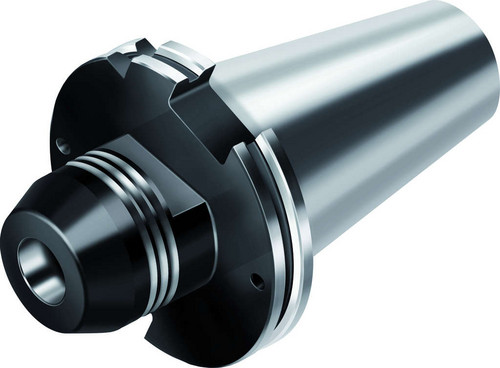

Abbildung ähnlich
Hydrodehn-Spannfutter DIN 69871 AK182.S AK182.S50.081.32
990002156
625,94 EUR
(inkl. MwSt.)
526,00 EUR
(exkl. MwSt.)
je
1 ST
In Kürze lieferbar. Voraussichtlich in 2 Tagen.
Funktionen
Beschreibung
Hydrodehn-Spannfutter DIN 69871 AK182.S
Eigenschaften
- metrisch
- Für Werkzeuge mit Schaft nach DIN 1835 Form A
- ISO 7388-1
- d1=50
- d11=32
Vorteile
- Für Werkzeuge mit Schaft nach DIN 1835 Form A
- ISO 7388-1
Merkmale
| Anzahl Bohrungen | 1 |
| Aufnahmeart, maschinenseitig | 5 |
| Aufnahmeart, werkstückseitig | 5 |
| Aufnahmeausführung, maschine .. | 9 |
| Aufnahmeausführung, werkstüc .. | 1 |
| Aufnahmedurchmesser, maschin .. | 32 mm |
| Aufnahmedurchmesser, min./Ne .. | 32 mm |
| Aufnahmeform, maschinenseitig | 17 |
| Aufnahmeform, werkstückseitig | 13 |
| Aufnahmegewindenenngröße, ma .. | M24 |
| Aufnahmegröße werkstückseitig | 0320 |
| Aufnahmegröße, maschinenseitig | 0500 |
| Aufnahmetyp, maschinenseitig | SKG |
| Aufnahmetyp, werkstückseitig | ZYL |
| Außendurchmesser 2 | 72 mm |
| Bunddurchmesser | 97,5 mm |
| Drehzahl, max. | 12000 1/min |
| Einspannlänge, max. bzw. Nen .. | 61 mm |
| Einspannlänge, min. | 51 mm |
| Formbuchstabe Normnummer | AD/ |
| Funktionslänge | 20 mm |
| Gesamtlänge | 182,6 mm |
| Kraglänge | 81 mm |
| Körperdurchmesser | 58,5 mm |
| Kühlschmierstoff-Austritt | 1 |
| Kühlschmierstoff-Eintritt | 7 |
| Länge 2 | 61,95 mm |
| Länge Außendurchmesser 1 | 18,2 mm |
| Masse (Gewicht) | 4,1 kg |
| Normnummer Sachmerkmal | DIN4000-89 |
| Normnummer | ISO7388-1 |
| Schaftlänge | 101,75 mm |
| Winkellage, Aufnahme, werkst .. | 0 ° |
Wir sind Ihr Partner für Handwerk und Industrie
Wir versorgen seit 1899, von unserem Standort in Hessen, mit über 35.000 Lagerartikeln, Kunden aus den Gewerken Zimmerei, Metallbau, Schreinerei und Industrie.
Zimmerer
Schlosser
Schreiner
Industrie
Warum Borrmann?
Breites Sortiment
Alles aus einer Hand - Von Arbeitskleidung über Befestigungstechnik, bis hin zu Werkzeuge uvm.
Schnelle Lieferung
Dank unseres großen Lagers können wir eine schnelle und zuverlässige Lieferung garantieren.
Expertise
Profitieren Sie von unserer langjährigen Erfahrung und erreichen unsere Experten auch telefonisch.
IT-Services
Profitieren Sie von unseren umfassenden Angebot an Schnittstellen und IT-Dienstleistungen.
Oft gestellte Fragen
Varianten
Hydrodehn-Spannfutter DIN 69871 AK182.S AK182.S40.050.12
|
| Aufnahmedurchmesser, maschin .. | Aufnahmedurchmesser, min./Ne .. | Aufnahmegröße werkstückseitig | Außendurchmesser 2 | Einspannlänge, max. bzw. Nen .. | Einspannlänge, min. | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge 2 | Länge Außendurchmesser 1 | Masse (Gewicht) | Aufnahmegewindenenngröße, ma .. | Aufnahmegröße, maschinenseitig | Bunddurchmesser | Schaftlänge |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 12 | 0120 | 42 | 46 | 36 | 4 | 118,4 | 50 | 32 | 31 | 10,3 | 1,096 | M16 | 0400 | 63,55 | 68,4 |
Hydrodehn-Spannfutter DIN 69871 AK182.S AK182.S40.065.20
990002154
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
| Aufnahmedurchmesser, maschin .. | Aufnahmedurchmesser, min./Ne .. | Aufnahmegröße werkstückseitig | Außendurchmesser 2 | Einspannlänge, max. bzw. Nen .. | Einspannlänge, min. | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge 2 | Länge Außendurchmesser 1 | Masse (Gewicht) | Aufnahmegewindenenngröße, ma .. | Aufnahmegröße, maschinenseitig | Bunddurchmesser | Schaftlänge |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 0200 | 49,25 | 51 | 41 | 13,5 | 132,75 | 64,5 | 38 | 45,45 | 13,5 | 1,316 | M16 | 0400 | 63,55 | 68,4 |
Hydrodehn-Spannfutter DIN 69871 AK182.S AK182.S50.065.20
990002155
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
| Aufnahmedurchmesser, maschin .. | Aufnahmedurchmesser, min./Ne .. | Aufnahmegröße werkstückseitig | Außendurchmesser 2 | Einspannlänge, max. bzw. Nen .. | Einspannlänge, min. | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge 2 | Länge Außendurchmesser 1 | Masse (Gewicht) | Aufnahmegewindenenngröße, ma .. | Aufnahmegröße, maschinenseitig | Bunddurchmesser | Schaftlänge |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 0200 | 49,25 | 51 | 41 | 13,5 | 166,1 | 64,5 | 38 | 45,5 | 13,5 | 3,144 | M24 | 0500 | 97,5 | 101,75 |
Hydrodehn-Spannfutter DIN 69871 AK182.S AK182.S50.081.32
990002156
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
| Aufnahmedurchmesser, maschin .. | Aufnahmedurchmesser, min./Ne .. | Aufnahmegröße werkstückseitig | Außendurchmesser 2 | Einspannlänge, max. bzw. Nen .. | Einspannlänge, min. | Funktionslänge | Gesamtlänge | Kraglänge | Körperdurchmesser | Länge 2 | Länge Außendurchmesser 1 | Masse (Gewicht) | Aufnahmegewindenenngröße, ma .. | Aufnahmegröße, maschinenseitig | Bunddurchmesser | Schaftlänge |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 32 | 0320 | 72 | 61 | 51 | 20 | 182,6 | 81 | 58,5 | 61,95 | 18,2 | 4,1 | M24 | 0500 | 97,5 | 101,75 |
